大成智慧小課堂第四節——應急照明集中電源DC-D-0.6KVA-A接線講解
發布時間：2021-07-01 瀏覽：次 責任編輯：玉祥YG國際17649225224
文字版講解
01

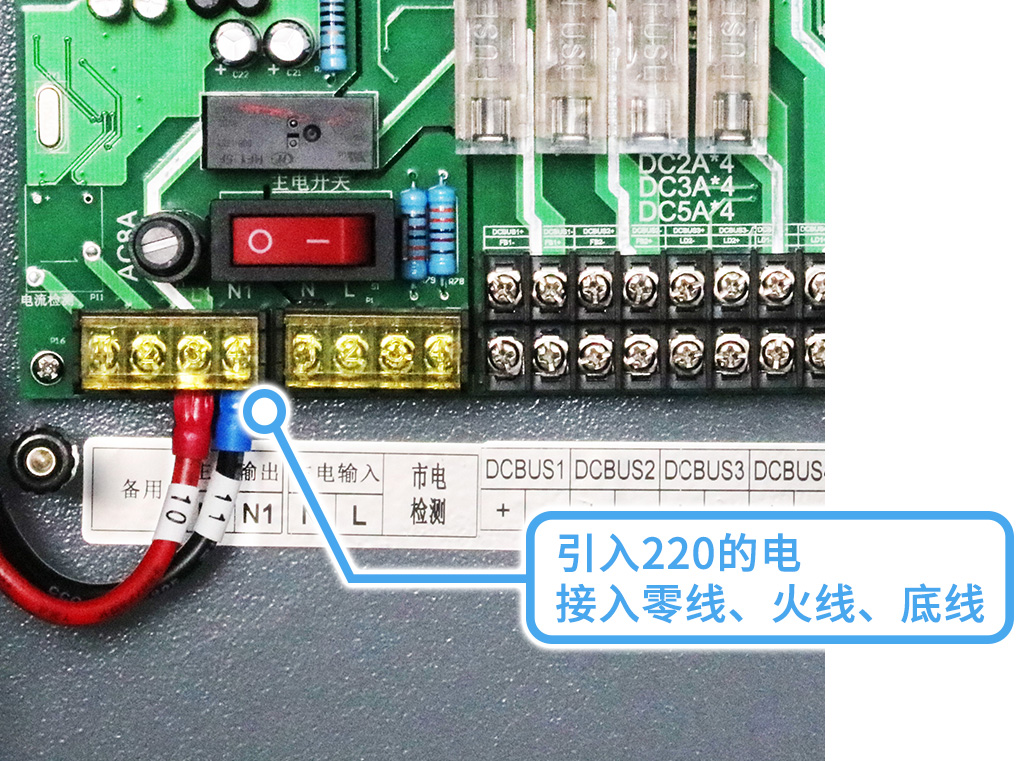

主電部分：先在消防箱引入220的電，接入零線、火線、地線；
02

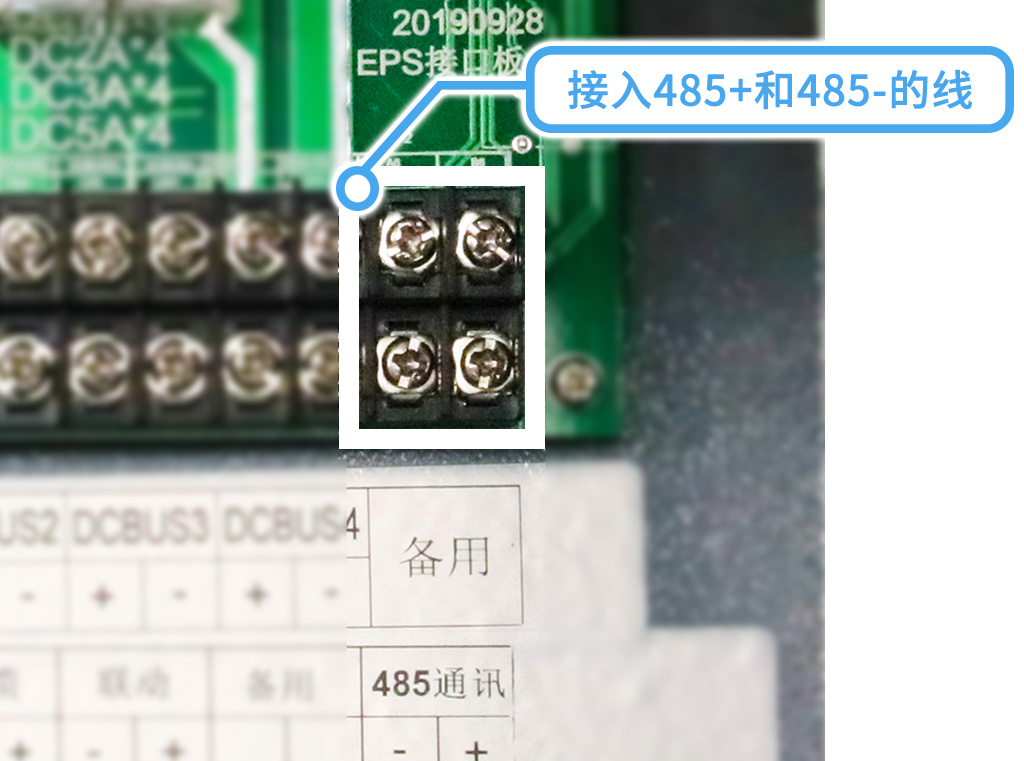

通信部分的主機通信：在以下2個端口接入485+（正）和485-（負）的線，注意不要接反；
03

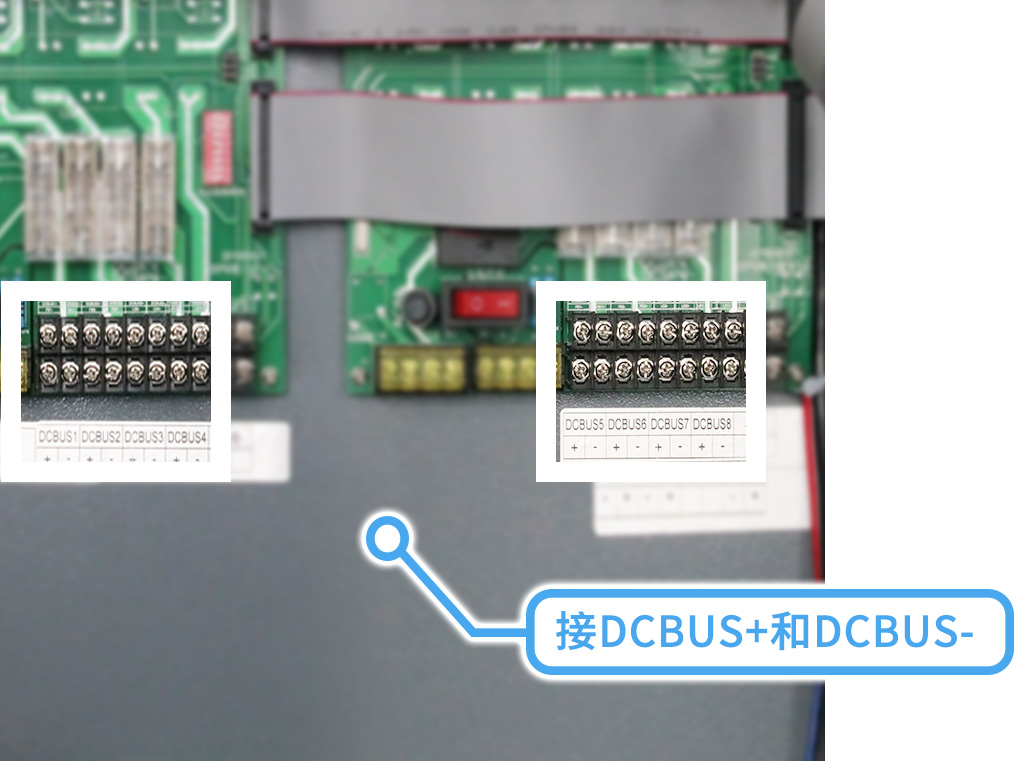

通信部分的燈具通信：出廠默認8個回路，采用二總線，接DCBUS+和DCBUS-；
04

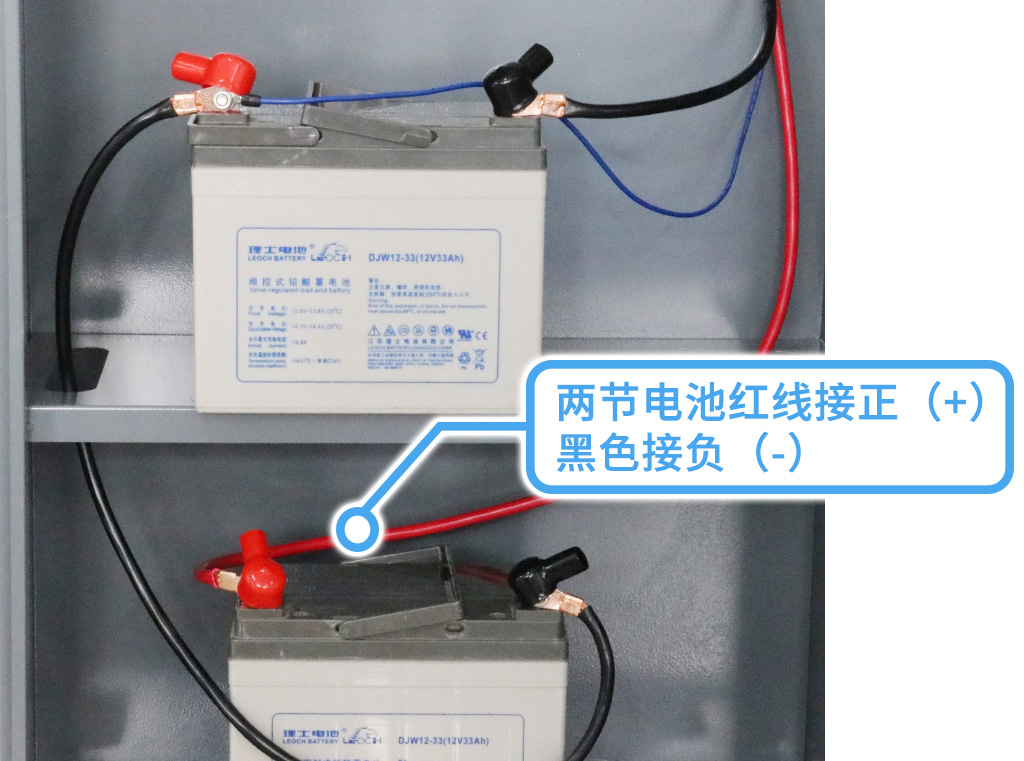

備電部分：使用兩節電池，紅線接正（+），黑色接負（-），中間有一條連接線，一條細的檢測線，線路接好后，可以上電測試；
05

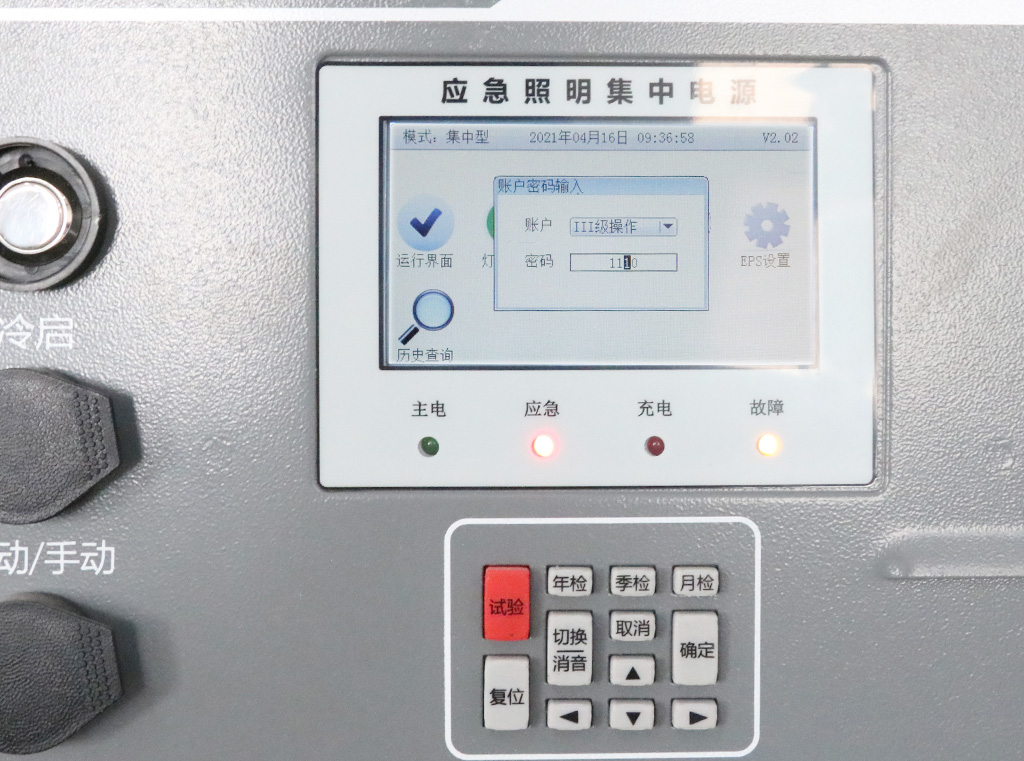

賬戶密碼：輸入賬號三個“III”，密碼“1110”進入系統，登錄后，可查看相應的參數。
